XHM1系列电机控制模块

依据《国家战略性新兴产业发展规划》〃十二五〃期内，在我国将全力帮扶和发展趋势的包含绿色环保产业链，节能环保产业，新一代信息科技产业链，生物产业，高端装备制造加工制造业、新材料产业和新能源车产业链等七大战略性新型产业。

XHM1系列电机控制模块是我国国家产业政策适用商品，集环保节能、环境保护、节能减排措施为一体，归属于全新升级一代的信息科技产业链和绿色环保产业链。

XHM1系列电机控制模块的运用，能够：减少机器设备经营成本，减少设备故障率，确保机器设备运作工作人员安全性提高新项目技术性层级

XHM1系列电机控制模块根据创造力的技术性设计方案，选用在地热发电控制系统软件中广泛运用的关键技术，融合微电子技术、传输数据、手机软件、液晶显示屏等优秀技术性，彻底消除了传统式电机控制维护商品运作耗能高、稳定性差、分散化元器件多、接线繁杂、触点多、调节维护保养不便等难题、完成了房屋建筑中各种机器设备如离心水泵、离心风机、中央空调等运作的高安全系数、可靠性高和高可靠性、xhm1彻底达到工业建筑中各种电机常见的控制维护技术标准和当场工作状况规定。

产品构造

XHM1电机控制模块关键由操作显示屏与控制模块组成，彼此之间釆用数据信息电缆联接。

操作显示屏：釆用人性化的设计，表明清楚光亮，避免人的眼睛视觉疲劳，控制面板釆用激光器印刷技术性，美观大方经久耐用。其深层仅有44mm,在订制壳体时不用考虑到额外深层，可节省壳体的总体室内空间。控制模块有接线接线端子盖确保接线的安全系数及形象性。操作显示屏可形象化表明当今电机运行状态并系统对开展控制操作，具备手动式、全自动工作模式。根据控制按键，能够设置系统软件运行状态，完成运作、终止等作用。

控制模块：分为主导控制模块与輔助控制模块，它的功效是完成CPS(KBO)的各种各样运行状态和其他控制键入信号的巡回演出检验，确保其可以信赖的运作。可查看CPS(KBO)运作情况接触点、控制电磁线圈、消防安全信号、紧急信号、全自动信号、房屋信号、消火栓等情况，并依据事先设置的程序流程开展工作中。

商品特性

传统式电机的二次控制，选用显示灯、控制按键、断路器、小型继电器、时间控制器等分离出来电子器件，依据作用规定，根据二次线开展联接，完成对一次设备工作中的控制、检测、调整、维护等。因为釆用的分离出来电子器件方法，因此 存有之上众多难题：

安全系数和稳定性差

设计方案繁杂，安裝调节难度系数大、时间长

占有室内空间大，控制箱、配电柜尺寸大

耗能高，运作花费高

所需耗品多，安裝人力成本高

受工作温度、环境湿度危害大等

XHM1电机控制模块以FPGA控制技术性为关键，根据电子信息技术、传输数据技术性、软件开发、液晶显示屏等技术性的运用，将电机二次控制的重大进展。商品主要特点反映在：

1、节能减排实际效果显著——节省耗能75%

2、节省人工成本、原材料成本费

3、安全系数好

4、稳定性高

5、电磁兼容测试特性优

6、方便使用

7、体型小、安装操作方便

8、维护保养简易

传统式控制方法与XHM1横块性能指标和特性较为表（以单速离心风机为例子）

商品基本要素

1、工业触摸屏

商品选用二种动态显示：LCD液晶显示屏选用中文字幕在线表明当今的运作情况，并即时表明各种机器设备的信号、运作、常见故障等。与此同时LED发光二极管不用操作，全自动提醒控制器的工作情况，可标示当今是不是工作中，工作中是不是一切正常，操作简单。

2、控制计划方案设置及操作作用

商品的显示屏上确立的功能键标示，包含键盘按键、明确键及复位开关（一I/O）。根据功能键的操作，能够在液晶显示屏控制面板上开展电机的启停控制设置，根据进到设定情况能够开展主要参数设置、如延迟启动、全自动交替、交替時间等。以标准图集为基本，确保各种各样控制计划方案的可操作性及简单性。

3、信号接触点键入、輸出

新型的接线端子接线方法：在控制与维护控制模块上立即标出键入的信号接线端子号，比如：CPS1A1.A2；CPS105.08等。不用单挑号开展定编或对比电路原理图出接线图，简易便捷，不容易发生人为因素的接线常见故障。假如在是应用全过程中发生常见故障后，可依据操作显示屏的常见故障缘故对比相对应的接线端子排查常见故障就可以。

（1）在控制与维护控制模块上立即标出键入的信号接线端子号，比如：CPS1A1.A2；CPS105.08等；

（2）内置全自动信号键入端口号，比如液位仪信号SLLSL2,SL3；房屋信号K1,K2；消防安全信号FLF2,F3等。

4、通讯作用

依据设计方案的要求，预埋通信协议，可划入别的自动化技术控制系统软件或管理中心。

5、安裝方法

CPS控制过载保护器装在壳体內部，为主导电源电路电子器件；XHM1电机控制模块分成两一部分：操作显示屏及控制与维护控制模块，控制与维护控制模块安裝在箱里，操作显示屏安裝在尾门上有利于操作，二者由数据信息电缆联接。

技术指标

1、一般技术指标

2、电源技术指标

3、输入输出技术指标

产品型号说明

说明：

① 适用领域：民用建筑

② 模块分类：见"模块分类表"

③ 设计图号：见〃控制方式选型表”

④ 附件代号

电机控制模块分类表

模块配置表

标图符号与设计选型表

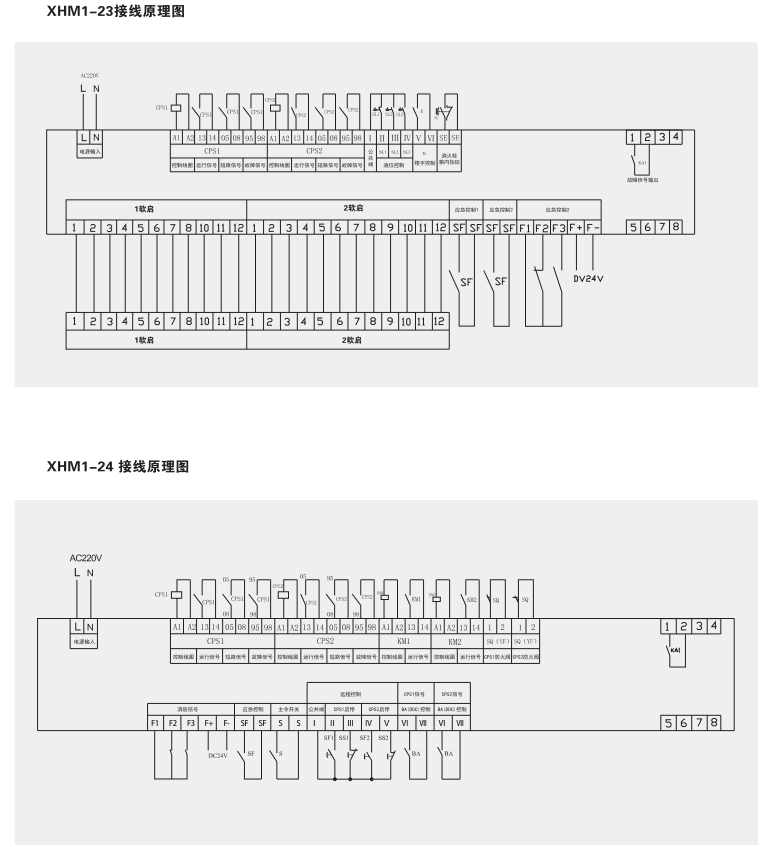

模块接线原理图举例

其他说明

1、 设计依据：
风机类符合国家建筑标准设计图集常用风机控制电路图10D303-2
水泵类符合国家建筑标准设计图集常用水泵控制电路图10D303-3
2、 设计说明：
其他风机类或水泵类图纸，按国家标准图集号我公司给予定制。
3、 应急按钮：
根据实际电机控制的需要，在模块接线端子上留有应急按钮接线端口，客户在使用时，可将面板上或消防控制中心等应急按钮引线至此接线端口上。
4、 其他领域应用：
其他领域可参照使用，特殊要求可非标设计，请提供相关的技术参数及设计图纸。
5、 分立元件的应用：
在工程设计中，如一次主回路釆用分立元件，其二次控制同样也可采用电机控制模块。控制电路图可根据国家标准设计图集 10D303-2-3,由我公司提供相应的电机控制模块转化应用图纸。
XHM1-33接线原理图
